Les paramètres de coupe respectent scrupuleusement les préconisations constructeur. La broche tourne sans à-coup. L’état de surface semble correct. Pourtant, après 45 minutes d’usinage sur un acier 42CrMo4, l’arête de la fraise présente un éclat caractéristique. Cette situation, frustrante pour tout responsable production, révèle une réalité souvent méconnue : une coupe visuellement stable ne garantit pas l’absence de contraintes destructrices sur l’outil. Comprendre les mécanismes invisibles qui provoquent l’ébrèchement permet d’agir sur les vraies causes, plutôt que de multiplier les remplacements d’outils.
Votre diagnostic ébrèchement en 30 secondes :
- Le faux-rond du porte-outil est la cause n°1 sous-estimée (seuil critique : 0,02 mm)
- Une vitesse de coupe trop basse aggrave souvent le problème au lieu de le résoudre
- Le carbure micro-grains résiste nettement mieux à l’écaillage que le carbure standard
La suite de ce guide technique détaille les mécanismes physiques en jeu, propose une méthode de diagnostic hiérarchisée, et présente les solutions préventives qui font la différence entre un outil qui tient et un outil qui casse.
Pour les professionnels souhaitant approfondir leur connaissance des familles d’outils avant d’entamer ce diagnostic, une ressource complémentaire présente les types d’outils de coupe disponibles sur le marché actuel.
Points clés abordés
Pourquoi une fraise carbure s’ébrèche alors que la coupe semble stable
L’idée qu’une coupe stable équivaut à un outil préservé constitue l’un des préjugés les plus tenaces en usinage. La réalité physique raconte une histoire différente. Selon une étude académique sur la ténacité des carbures cémentés publiée par l’EPFL, la durée de vie de l’outil est limitée par la déformation plastique qui se produit sur l’arête de coupe, faisant intervenir des températures et des contraintes élevées invisibles à l’œil nu.
Le carbure de tungstène, malgré sa dureté exceptionnelle, présente une fragilité intrinsèque. Les sollicitations cycliques générées par des vibrations de très basse amplitude, imperceptibles pour l’opérateur, créent des micro-fissures qui se propagent jusqu’à provoquer l’écaillage. C’est précisément pour limiter ce phénomène que le choix de fraises carbures à structure micro-grains devient déterminant : la finesse du grain améliore la ténacité et retarde l’amorce de fissuration.

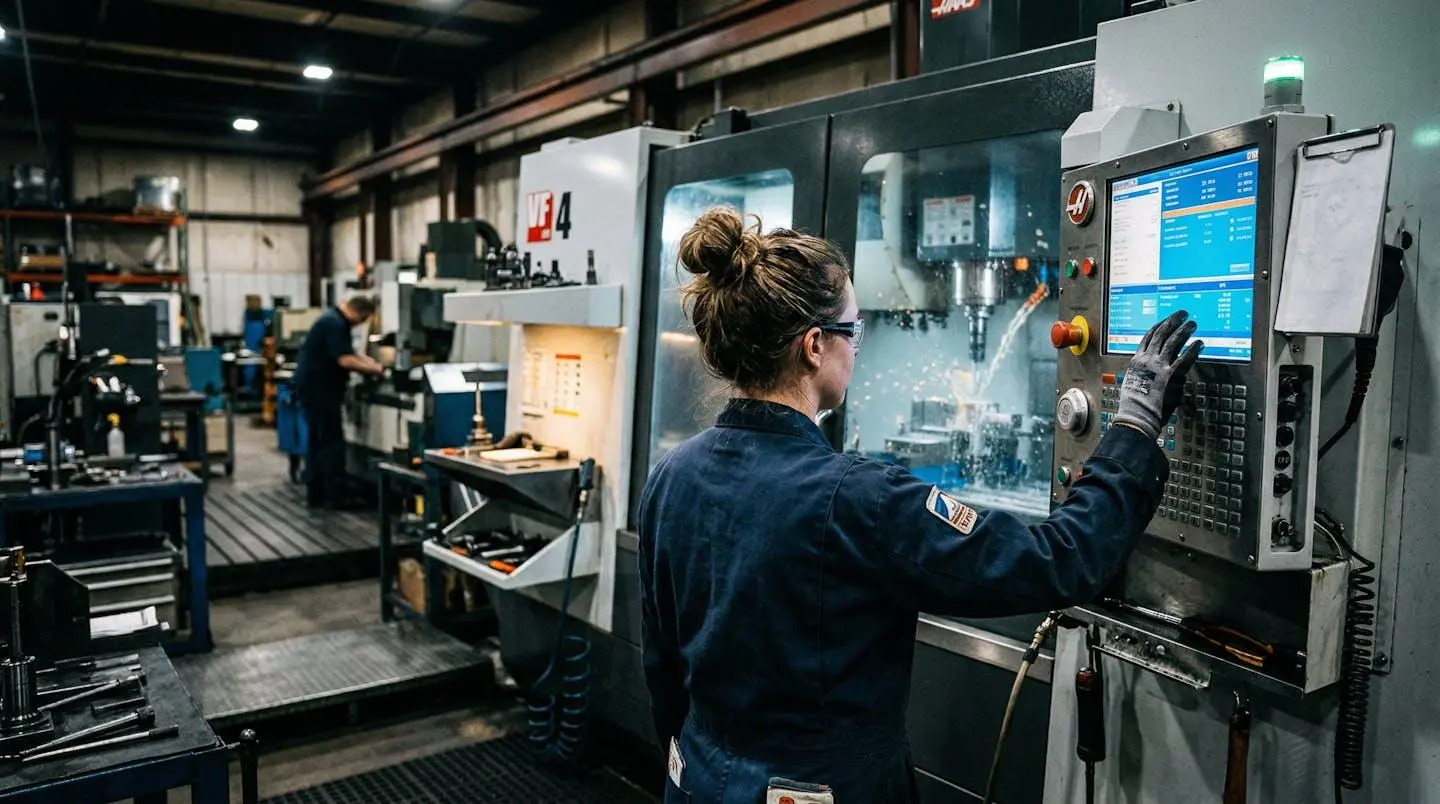

Prenons une situation classique : un atelier de sous-traitance mécanique usine des pièces série en acier allié. Les paramètres Vc et fz respectent les abaques. L’opérateur observe un état de surface satisfaisant pendant 30 à 40 minutes, puis constate un ébrèchement soudain. Le premier réflexe consiste généralement à réduire la vitesse de coupe. Cette réaction, intuitive, s’avère souvent contre-productive.
Le paradoxe de la coupe stable : Une vitesse de coupe insuffisante génère des efforts de coupe excessifs qui surchargent l’arête. La pratique en atelier montre qu’augmenter légèrement la Vc, plutôt que la diminuer, réduit parfois les sollicitations mécaniques et prolonge la tenue de l’outil.
Le glissement aux joints de grains de la phase céramique du carbure constitue le mécanisme dominant de déformation à haute température. Cette réalité physique explique pourquoi deux fraises visuellement identiques peuvent présenter des comportements radicalement différents : la granulométrie du substrat, souvent invisible sur une fiche produit basique, détermine directement la résistance à l’écaillage.
Les 5 facteurs cachés à vérifier en priorité
Face à un ébrèchement récurrent, la tentation de multiplier les hypothèses disperse l’énergie du diagnostic. Une approche structurée, en commençant par les causes les plus fréquentes, permet de cibler rapidement la source du problème. Les retours terrain des professionnels de l’affûtage convergent : une proportion significative des fraises ébrèchées présente des traces de sollicitation vibratoire, alors que l’opérateur n’a rien perçu d’anormal pendant l’usinage.
Parcours de diagnostic par ordre de probabilité
-
Mesurez le faux-rond du porte-outil
Un faux-rond supérieur à 0,02 mm provoque une surcharge cyclique de l’arête. Cette cause, souvent négligée, figure en tête des facteurs identifiés par les spécialistes. La mesure au comparateur prend moins de deux minutes.
-
Vérifiez la rigidité du montage pièce
Un serrage insuffisant ou un porte-pièce mal bridé amplifie les vibrations transmises à l’outil. L’impact sur l’ébrèchement est direct et mesurable.
-
Analysez la stratégie d’entrée matière
Les stratégies d’entrée en FAO (rampe, hélicoïdale, interpolation) jouent un rôle significatif dans la sollicitation de l’arête. Une plongée trop brutale génère un choc initial destructeur.
-
Contrôlez l’état du fluide de coupe
Selon le portail Officiel Prévention dédié à la sécurité en usinage, les fluides de coupe ont pour rôle de limiter l’usure de l’outil et de réduire les risques de grippage. Un fluide dégradé ou mal dosé compromet cette protection.
-
Évaluez la qualité réelle du carbure
Tous les carbures ne se valent pas. La structure micro-grains offre une meilleure ténacité que les nuances à grains plus gros, pour un surcoût souvent marginal rapporté à la durée de vie gagnée.
L’erreur la plus couramment constatée consiste à se focaliser exclusivement sur les paramètres de coupe (Vc, fz, ae, ap) sans examiner l’environnement machine. Un atelier de mécanique de précision en Normandie a résolu un problème d’ébrèchement récurrent sur fraises hémisphériques, non pas en modifiant ses vitesses, mais en identifiant une stratégie d’entrée matière trop agressive dans son programme FAO. La simple modification de la trajectoire d’approche a prolongé la durée de vie des outils de manière significative.
Vérifications prioritaires avant de changer d’outil
-
Faux-rond mesuré au comparateur (seuil : 0,02 mm max, idéal 0,01 mm)
-
Serrage pièce vérifié (couple de serrage, planéité des mors)
-
Stratégie d’entrée FAO analysée (rampe ou hélicoïdale plutôt que plongée directe)
-
Concentration et état du fluide de coupe contrôlés
Prévenir l’écaillage et prolonger la durée de vie de vos fraises
La prévention de l’ébrèchement repose sur trois leviers complémentaires : le choix du substrat carbure adapté, l’optimisation des conditions de coupe, et la maintenance préventive incluant le réaffûtage. Comme pour l’entretien d’un véhicule, négliger l’un de ces aspects annule les bénéfices des autres.

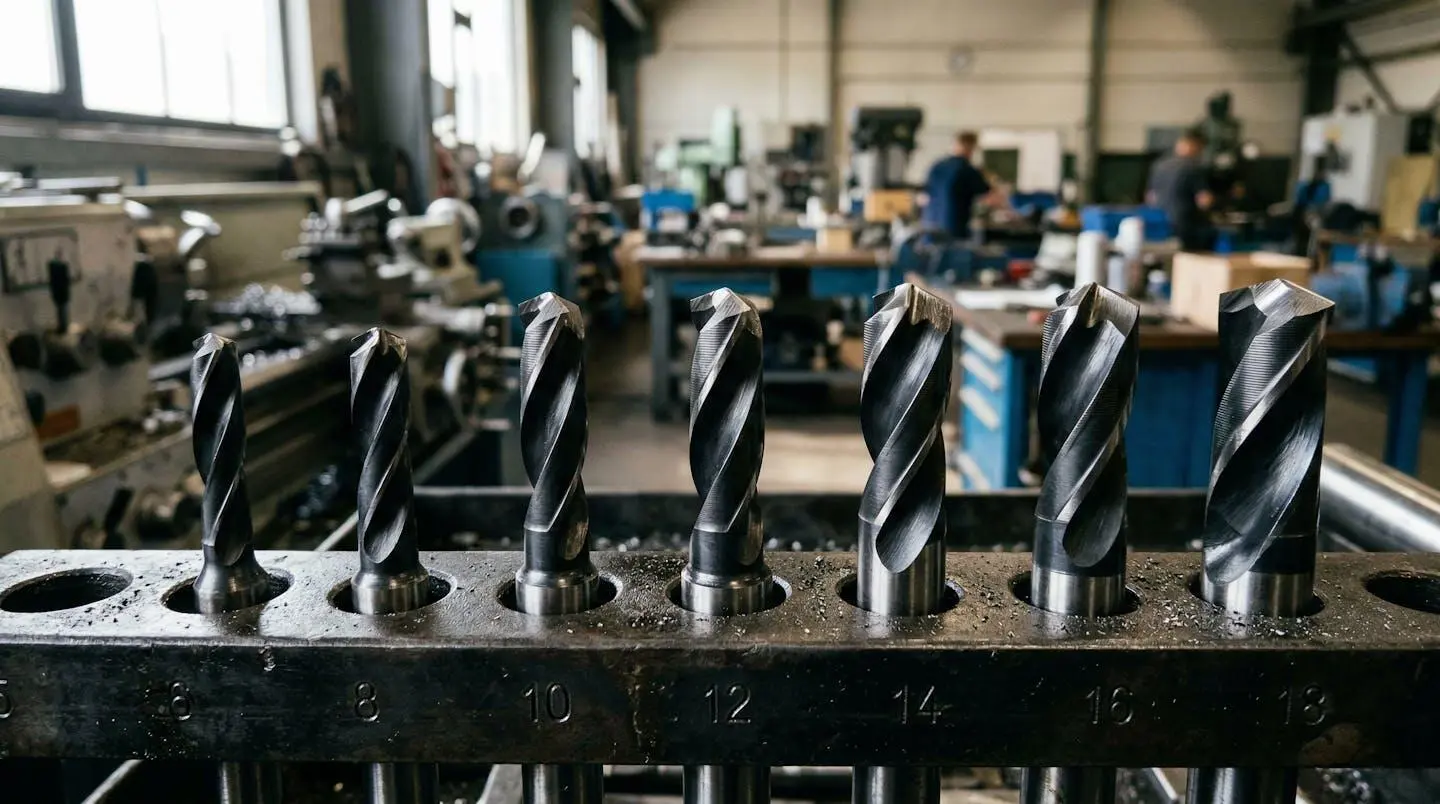

La structure à micro-grains du carbure constitue le premier rempart contre l’écaillage. Contrairement aux idées reçues, ce n’est pas la dureté seule qui détermine la résistance, mais l’équilibre entre dureté et ténacité. Les données publiées par l’EPFL établissent une relation directe entre la taille de grains, la teneur en cobalt et la ténacité (KIC) du matériau. À dureté équivalente, un carbure micro-grains absorbe mieux les micro-chocs sans amorcer de fissure.
Carbure micro-grains
-
Ténacité supérieure grâce à la finesse du grain (<1 µm)
-
Résistance accrue aux sollicitations cycliques et vibrations
-
Arête plus vive et plus durable en finition
Carbure standard (grains moyens)
-
Prix d’achat légèrement inférieur (écart de 10-20%)
-
Suffisant pour ébauche sans contraintes vibratoires
-
Disponibilité plus large chez les distributeurs généralistes
Le revêtement TiAlN apporte une protection thermique essentielle lors des vitesses de coupe élevées. Sa résistance thermique élevée permet de maintenir les performances même lorsque les températures augmentent au niveau de l’arête. Combiné à un substrat micro-grains, ce revêtement optimise le rapport dureté/ténacité.
Concernant la maintenance, le réaffûtage professionnel représente une option économiquement pertinente pour prolonger la durée de vie des outils. Plusieurs cycles de réaffûtage sont généralement possibles selon l’état de l’outil et la qualité du service. Pour les ateliers souhaitant optimiser ce poste, une ressource détaillée traite spécifiquement de l’affûtage des fraises en carbure et de son impact sur la longévité.

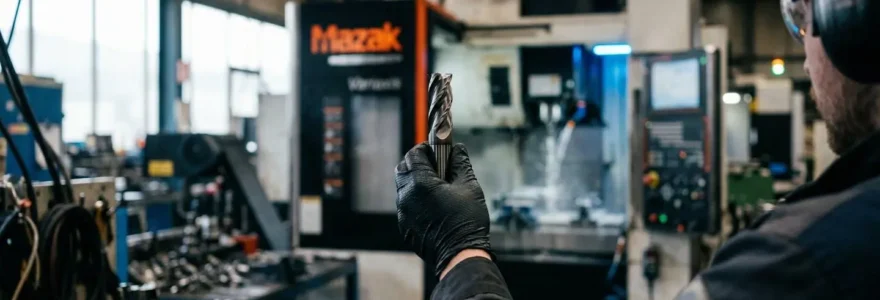

Conseil terrain : Avant de commander un outil neuf après ébrèchement, faites analyser l’outil défaillant par un affûteur professionnel. Les traces sur l’arête révèlent souvent la cause réelle (vibrations, surchauffe, choc) et orientent les corrections à apporter sur la machine.
L’optimisation du processus d’usinage dans son ensemble constitue la première source de réduction des arrêts machines. Les paramètres de coupe recommandés pour chaque matériau sont documentés dans les fiches de données d’usinage publiées par le CETIM, incluant notamment le 42CrMoS4 fréquemment usiné en sous-traitance.
Vos questions sur l’ébrèchement des fraises carbure
Les interrogations sur l’ébrèchement reviennent régulièrement dans les ateliers. Ces réponses synthétisent les points de vigilance essentiels pour un diagnostic efficace.
Questions fréquentes sur la défaillance des outils coupants
Comment différencier ébrèchement et usure normale ?
L’usure normale se manifeste par un arrondi progressif de l’arête, visible à la loupe, avec une dégradation régulière des performances. L’ébrèchement, lui, produit des éclats localisés et soudains, souvent en dents de scie sur le profil de l’arête. Un ébrèchement survenant avant 60% de la durée de vie théorique signale un problème à diagnostiquer.
Une fraise ébrèchée peut-elle être réaffûtée ?
La possibilité dépend de la profondeur de l’éclat. Un ébrèchement superficiel (quelques centièmes) se corrige par réaffûtage professionnel. Un éclat profond compromettant la géométrie de coupe rend l’outil irrécupérable. L’examen par un spécialiste permet de trancher.
Le revêtement TiAlN protège-t-il vraiment de l’écaillage ?
Le revêtement TiAlN protège principalement contre l’usure thermique et réduit le coefficient de frottement. Il ne compense pas un substrat de mauvaise qualité ni un faux-rond excessif. Son efficacité maximale s’obtient en combinaison avec un carbure micro-grains et des conditions de coupe adaptées.
Faut-il augmenter ou diminuer la vitesse après un ébrèchement ?
Contrairement au réflexe courant, réduire la vitesse de coupe peut aggraver le problème en augmentant les efforts de coupe. La pratique montre qu’une Vc légèrement supérieure aux préconisations minimales réduit parfois les sollicitations mécaniques. Le diagnostic doit d’abord exclure les causes mécaniques (faux-rond, vibrations) avant d’ajuster les paramètres.
Quelle est la durée de vie normale d’une fraise carbure ?
La durée de vie varie considérablement selon le matériau usiné, les paramètres et la qualité de l’outil. Sur acier courant avec des conditions optimales, une fraise carbure micro-grains revêtue peut tenir plusieurs heures d’usinage effectif. Les fiches techniques constructeur fournissent des repères, mais les conditions réelles d’atelier imposent un suivi empirique.
Pour approfondir l’optimisation de votre environnement machine au-delà du seul outillage, un guide complémentaire détaille les meilleures pratiques pour machines CNC et leur impact sur la durabilité des outils.
La prochaine étape pour votre diagnostic
L’ébrèchement des fraises carbure malgré une coupe apparemment stable n’est pas une fatalité. Dans la majorité des cas, la cause se trouve hors des paramètres de coupe eux-mêmes : faux-rond du porte-outil, rigidité du montage, stratégie FAO inadaptée ou qualité insuffisante du substrat.
Votre plan d’action immédiat
-
Mesurer le faux-rond au comparateur dès le prochain changement d’outil
-
Faire analyser une fraise ébrèchée par un affûteur pour identifier les traces révélatrices
-
Comparer la durée de vie entre carbure standard et micro-grains sur une même série
La question à vous poser maintenant : sur votre dernière fraise ébrèchée, avez-vous vérifié le faux-rond avant de la remplacer ?
