Une fraise revêtue TiAlN qui casse au bout de 30 minutes d’usinage alors qu’elle devrait tenir deux heures ? J’ai vu ce scénario des dizaines de fois en atelier. Le problème ne vient presque jamais du revêtement lui-même. Il vient de ce qu’on a oublié de vérifier avant l’achat : la qualité du substrat carbure et la cohérence de la géométrie avec l’application. Soyons clairs : le TiAlN est un excellent revêtement. Mais le poser sur un outil mal conçu, c’est comme peindre une carrosserie rouillée.
L’essentiel sur le trio gagnant substrat-géométrie-revêtement
- Le TiAlN apporte résistance thermique (jusqu’à 900 °C) et dureté superficielle, mais ne compense pas un mauvais substrat
- Le carbure micro-grains offre une ténacité et une finesse d’arête nettement supérieures au carbure standard
- Géométrie (hélice, nombre de dents) et revêtement doivent être cohérents avec l’application visée
- Vérifiez systématiquement les trois critères avant achat, pas seulement le revêtement
Dans les échanges que j’ai régulièrement avec des usineurs en Normandie et dans le Nord, une erreur revient constamment : choisir une fraise uniquement parce qu’elle est revêtue TiAlN. Résultat ? Des durées de vie parfois divisées par deux par rapport aux attentes. Ce constat n’est pas généralisable à toutes les situations, mais il pointe un problème réel que beaucoup de responsables méthodes et d’opérateurs ignorent encore.
Le marché mondial des outils de coupe dépasse désormais 46,6 milliards de dollars selon le rapport 2025 Global Market Insights sur les outils de coupe, avec une croissance annuelle estimée à 5,4 %. Cette dynamique s’accompagne d’une multiplication des offres et des arguments commerciaux. Difficile de s’y retrouver quand chaque fabricant met en avant son revêtement miracle.

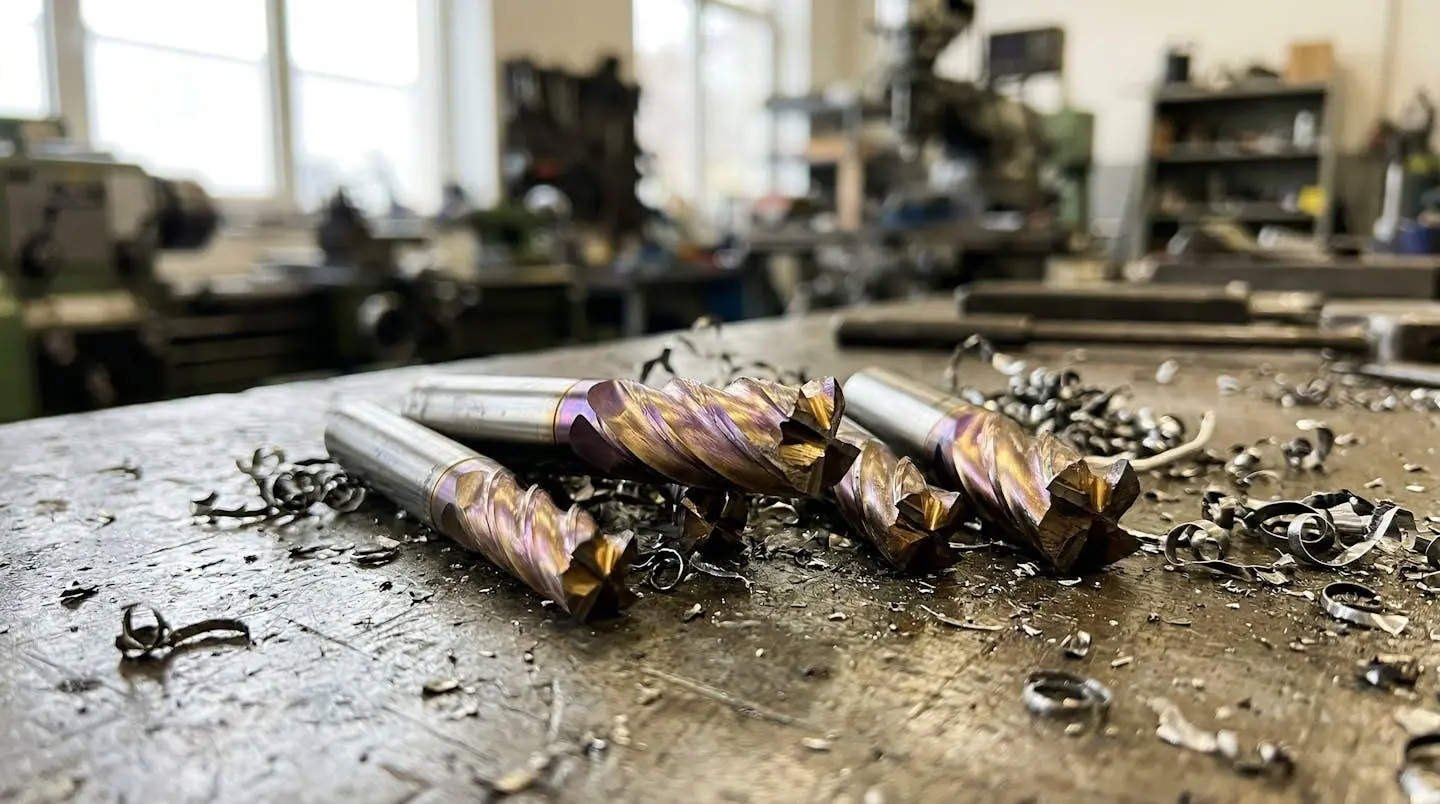

Ce que le TiAlN apporte vraiment à une fraise carbure
Le nitrure de titane-aluminium (TiAlN) reste un revêtement de référence pour l’usinage grande vitesse. Ses atouts sont réels et mesurables. Selon les données techniques publiées par Industrie & Technologies, un revêtement TiAlN monocouche atteint une dureté de 3 500 HV et supporte des températures de 800 à 900 °C selon les formulations. Son coefficient de frottement de 0,4 réduit l’échauffement et limite le collage des copeaux.
Concrètement, ces propriétés permettent d’augmenter les vitesses de coupe sans lubrification abondante, de prolonger les intervalles entre affûtages, et de travailler des matériaux exigeants comme les aciers traités ou les alliages aéronautiques. Pour comprendre où le TiAlN se positionne parmi les autres solutions, une vue d’ensemble des types d’outils de coupe disponibles aide à situer ses avantages relatifs.
Ce que le TiAlN change réellement : À paramètres de coupe équivalents, une fraise revêtue TiAlN bien dimensionnée permet généralement d’augmenter la vitesse de coupe de 20 à 40 % par rapport à une fraise non revêtue, tout en maintenant une durée de vie comparable. Le gain se traduit directement en temps de cycle et en productivité.
Mais – et c’est là que ça coince – ces performances supposent que le reste de l’outil soit à la hauteur. Une couche de quelques micromètres d’épaisseur ne peut pas compenser un substrat fragile ou une géométrie inadaptée. Le revêtement protège la surface, il ne renforce pas la structure.
Le substrat carbure : le facteur que tout le monde oublie
Franchement, si vous ne devez retenir qu’une chose de cet article, c’est celle-ci : la qualité du carbure compte autant, sinon plus, que le revêtement. Le substrat – ce bloc de carbure de tungstène sur lequel on dépose le TiAlN – détermine la résistance aux chocs, la capacité à maintenir une arête fine, et la tenue en fatigue.
La différence entre un carbure standard et un carbure micro-grains n’est pas visible à l’œil nu. Elle se joue à l’échelle du micromètre. Un carbure standard présente des grains de 2 à 4 µm. Un carbure micro-grains descend sous le micromètre, parfois autour de 0,5 µm. Cette finesse change tout : meilleure ténacité, arêtes plus vives et plus durables, résistance accrue à l’écaillage. Pour les professionnels qui recherchent cette qualité de substrat combinée au revêtement TiAlN, les fraises carbure spécialisées offrent cette combinaison optimale.
Voici une synthèse des différences concrètes entre les deux types de substrat, à revêtement TiAlN identique :
| Critère | Carbure standard | Carbure micro-grains |
|---|---|---|
| Taille de grain | 2 à 4 µm | 0,5 à 0,8 µm |
| Ténacité | Moyenne – sensible aux chocs | Élevée – absorbe mieux les vibrations |
| Finesse d’arête | Correcte, s’émousse rapidement | Excellente, maintenue plus longtemps |
| Durée de vie typique | Référence | +50 % à +100 % selon applications |
| Applications recommandées | Aciers doux, passes légères | Aciers durs, inox, finitions, ébauches intensives |
Sur le terrain, les usineurs constatent régulièrement des durées de vie nettement supérieures avec du carbure micro-grains. Dans mon activité d’accompagnement d’ateliers en Normandie, j’ai observé des gains de l’ordre de 80 à 120 % sur des opérations d’ébauche en acier mi-dur. Ce constat est limité à ce contexte et peut varier selon les paramètres de coupe et la rigidité de la machine.
Le cas de Laurent : quand le revêtement ne suffit pas
J’ai accompagné Laurent, responsable d’atelier dans une PME de mécanique de précision à Rouen, sur un problème récurrent de casses en ébauche. Ses fraises TiAlN premier prix cassaient régulièrement après 40 à 50 minutes d’usinage sur des aciers mi-durs pour pièces automobiles. En analysant ses outils, le diagnostic était clair : substrat carbure à gros grains, incapable d’encaisser les efforts d’ébauche malgré le revêtement premium affiché.
Le passage à des fraises carbure micro-grains avec le même revêtement TiAlN a transformé la situation. Durée de vie multipliée par 2,5, stabilité de coupe nettement améliorée, moins de vibrations. Le coût unitaire légèrement supérieur a été largement compensé par la réduction des changements d’outils et des arrêts machine.

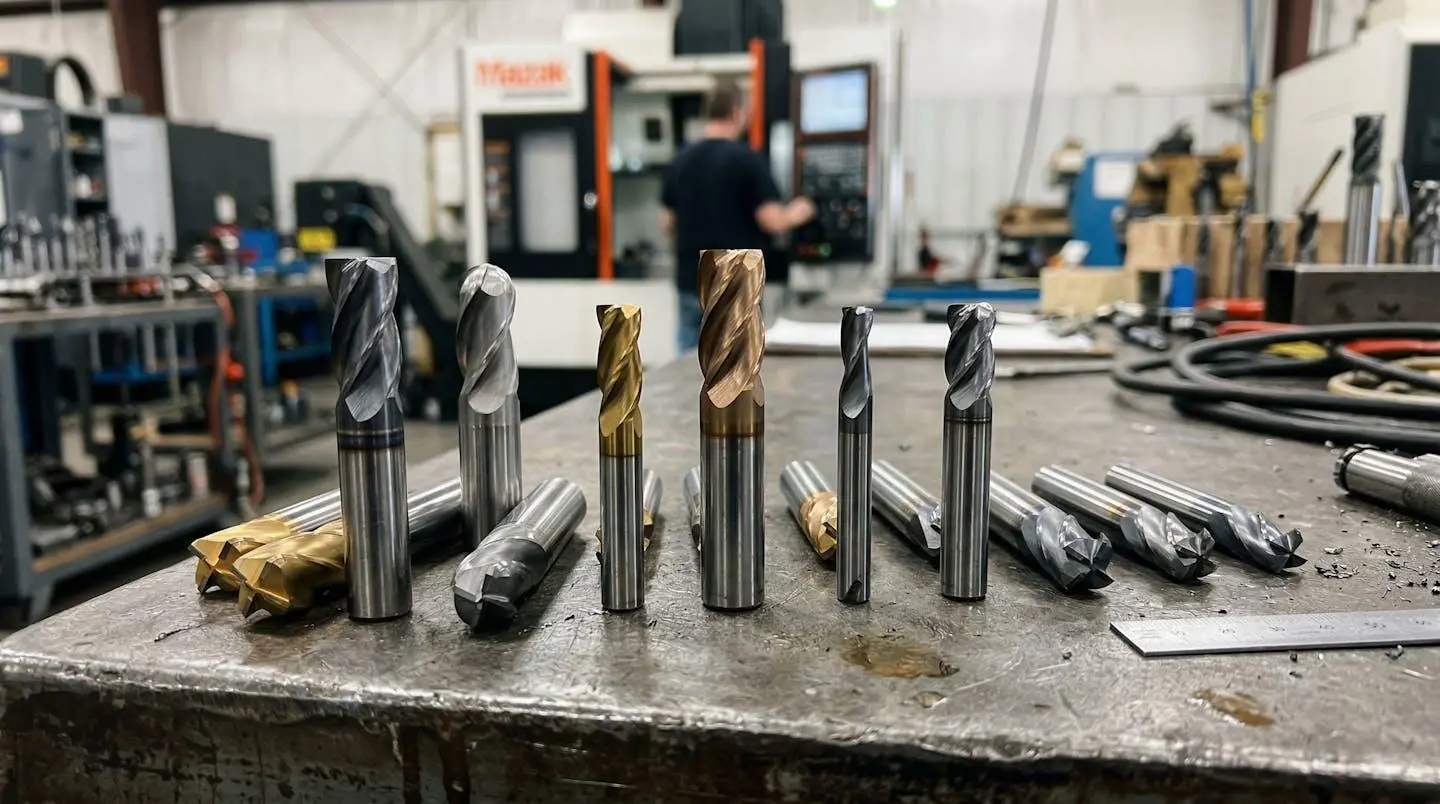

Géométrie, hélice et nombre de dents : l’équation complète
Le troisième pilier de la performance, souvent négligé dans les argumentaires commerciaux, c’est la géométrie de coupe. Une fraise n’est pas qu’un bout de carbure revêtu. C’est un système conçu pour évacuer les copeaux, répartir les efforts, et maintenir la stabilité en rotation.
Prenons l’angle d’hélice. Une hélice à 30° constitue un bon compromis pour la plupart des applications sur acier : évacuation correcte des copeaux, efforts de coupe modérés. Mais sur de l’aluminium, une hélice à 45° sera souvent préférable pour éviter le collage. Sur des matériaux durs ou des passes profondes, une hélice plus faible (25°) apporte de la rigidité.
Le nombre de dents suit la même logique. Une fraise 2 ou 3 dents favorise l’ébauche : goujures larges, bonne évacuation, tolérance aux vibrations. Une fraise 4 dents convient mieux aux finitions : plus de points de contact, meilleur état de surface, mais évacuation plus délicate. Choisir une 4 dents pour de l’ébauche lourde, c’est s’exposer au bourrage et à la surchauffe – quel que soit le revêtement.
Mon conseil avant tout achat de fraises : Avant de regarder le revêtement, posez trois questions dans cet ordre. Quel substrat carbure ? Standard ou micro-grains, selon vos exigences de durée de vie et les matériaux usinés. Quelle géométrie pour mon application ? Hélice, nombre de dents, longueur utile. Et seulement ensuite : quel revêtement ? TiAlN pour les hautes températures, TiN pour les applications moins exigeantes, ou autre selon le cas.
L’affûtage des fraises en carbure professionnel permet de prolonger significativement la durée de vie des outils de qualité. Un carbure micro-grains bien affûté peut reprendre du service pour deux ou trois cycles supplémentaires, à condition que la géométrie d’origine soit restaurée correctement. C’est d’ailleurs là qu’un substrat de qualité fait la différence : il supporte mieux les opérations de réaffûtage sans s’écailler.
Le secteur français de la fabrication d’outillages compte près de 450 établissements employant plus de 8 000 personnes selon l’étude Xerfi sur le marché français de l’outillage. Cette densité de savoir-faire permet aux usineurs de trouver des partenaires locaux capables de conseiller sur l’adéquation substrat-géométrie-revêtement, plutôt que de se fier uniquement aux fiches techniques.
Vos questions sur le choix des fraises carbure revêtues
Les interrogations que je reçois le plus souvent tournent autour des mêmes thèmes : pourquoi une fraise neuve déçoit, comment reconnaître la qualité réelle d’un outil, et quels compromis accepter selon le budget. Voici des réponses directes.
Pourquoi ma fraise TiAlN s’use plus vite que prévu ?
Trois causes principales : substrat carbure de qualité insuffisante (grains trop gros), géométrie inadaptée à l’application (trop de dents pour l’ébauche, hélice mal choisie), ou paramètres de coupe excessifs. Le revêtement TiAlN protège la surface, mais si la structure sous-jacente cède, il ne peut rien faire. Vérifiez d’abord la qualité du carbure avant de remettre en cause le revêtement.
Comment reconnaître un carbure micro-grains ?
Visuellement, c’est quasi impossible. Seule la documentation technique du fabricant peut vous renseigner. Cherchez les mentions « submicronique », « ultrafine grain », ou une indication de taille de grain inférieure à 1 µm. Les fournisseurs sérieux communiquent clairement sur ce point. Si l’information est absente ou floue, méfiez-vous.
Le TiAlN est-il adapté à tous les matériaux ?
Non. Le TiAlN excelle sur les aciers, les fontes et les alliages générant beaucoup de chaleur. Pour l’aluminium, sa tendance au collage peut poser problème – un revêtement TiN ou un outil poli sans revêtement sera parfois plus efficace. Pour les matières abrasives (composites, graphite), d’autres solutions comme le DLC peuvent être préférables.
Faut-il réaffûter une fraise TiAlN ?
Oui, si le substrat est de qualité. Un réaffûtage professionnel retire une partie du revêtement, mais restaure la géométrie de coupe. Pour les fraises micro-grains haut de gamme, deux à trois réaffûtages sont généralement possibles. Le coût du réaffûtage représente une fraction du prix d’une fraise neuve, ce qui améliore nettement le coût total de possession.
Quelle différence entre 2, 3 et 4 dents pour l’usinage ?
Le nombre de dents détermine le compromis entre évacuation des copeaux et qualité de surface. Deux dents : ébauche, matériaux collants (alu), passes profondes. Trois dents : polyvalence, bon compromis ébauche-finition. Quatre dents : finitions, passes légères, meilleur état de surface. Plus de dents permet une avance par tour plus élevée à avance par dent constante, mais complique l’évacuation.
Pour aller plus loin sur l’environnement machine et comprendre comment votre équipement influence le choix d’outillage, une ressource utile détaille les types de machines-outils d’usinage et leurs spécificités.
La prochaine étape pour vous
Votre plan d’action avant le prochain achat d’outillage
-
Demandez la fiche technique complète et vérifiez la taille de grain du carbure (micro-grains = inférieur à 1 µm)
-
Identifiez votre application principale (ébauche, finition, matériau) pour choisir la bonne géométrie
-
Comparez le coût total de possession (prix + durée de vie + réaffûtages possibles), pas seulement le prix unitaire
-
Testez sur une série limitée avant de généraliser un nouvel outil à toute la production
Le revêtement TiAlN reste un excellent choix pour l’usinage exigeant. Mais la vraie question n’est pas « TiAlN ou pas TiAlN ». C’est : sur quel substrat ? Avec quelle géométrie ? Pour quelle application ? Répondez à ces trois questions, et vous éviterez les mauvaises surprises que j’observe trop souvent en atelier.
